Prinsip Kerja Rangkaian Kulkas 1 Pintu

Di bawah ini adalah gambar rangkaian dari kulkas Sharp 1 pintu, dengan spesifikasi:

Sharp 1 Door Refrigerator

Model: SJ-18/VR-D180
Rate voltage: 220 VAC
Rate frequency: 50 Hz
Rate ampere: 0,7 A
Refrigerant: HFC-134a.

Prinsip kerja rangkaian kulkas satu pintu seperti di atas, adalah:

1. Dalam keadaan normal, kompesor kulkas akan bekerja setelah mendapat setrum 220 VAC
2. Keadaan normal adalah keadaan dimana overload relay (sebelah kanan, dalam gambar) dan thermostat (sebelah kiri, dalam gambar) pada kondisi saklar yang menutup/ close. Kondisi tersebut menciptakan sirkuit tertutup, sehingga arus listrik akan mengalir ke dalam kompresor
3. Apabila temperatur kulkas telah mencapai suatu nilai tertentu (low temp - dingin), biasanya ada kenop yang bisa diputar/ disetel, maka saklar thermostat akan berubah kondisi, tertutup menjadi terbuka
4. Dengan kondisi saklar thermostat yang terbuka, maka sirkuit rangkaian pun menjadi terbuka, hingga kompresor tidak teraliri listrik dan kompresor tidak bekerja
5. Dalam beberapa waktu/ menit, temperatur kulkas akan mencapai nilai tertentu (high temp - hangat), saklar thermostat akan berubah kondisi, terbuka menjadi tertutup
6. Dengan kondisi saklar thermostat yang tertutup, maka sirkuit rangkaian pun menjadi tertutup, hingga kompresor teraliri listrik dan kompresor bekerja
7. Komprsor bekerja, maka prinsip kerja selanjutnya kembali ke no 3, dan kan terus menerus seperti itu keadaannya, kecuali ada hal yang tidak normal, seperti kelebihan beban kompresor, faktor aging, hingga overload relay menjadi terbuka dan memutus sirkuit, atau ada kerusakan alat-alat.

Tambahan:
Thermostat adalah saklar yang bekerja berdasarkan perubahan temperatur atau suhu. Thermostat akan memutuskan arus listrik yang masuk kompresor apabila temperatur yang diinginkan telah tercapai.

Lanjut baca »»

Rangkaian Generator Pulsa / Monostabil

Rangkaian Generator Pulsa

Rangkaian generator pulsa di bawah ini terdiri dari dua buah saklar transistor. Output dari masing-masing saklar adalah input bagi saklar lainnya. Sambungan dari transistor Q2 ke transistor Q1 adalah langsung, melalui resistor R3. Namun sambungan dari Q1 ke Q2 harus melewati sebuah tahapan delay. Tahapan delay ini diberikan oleh elco C1 dan resistor R2.

Keterangan:
R1, R4 = Resistor 180 Ω
R2, = Resistor 6k8 Ω
R3 = Resistor 3k3 Ω
R5 = Resistor 220 Ω
D1 = Dioda IN 4148
D2 = Dioda LED
C1 = Elco 470 uF / 16V
Q1, Q2 = Transistor BC458

Trigger / Pemicu

Rangkaian diaktifkan dengan menyambungkan, secara sekejap, input Trigger / pemicu ke jalur 0V. Pengaktifan rangkaian ini akan menyebabkan Q2 menjadi tidak aktif (off). Hal ini akan meyalakan led D2.

Tanpa adanya delay, Q1 dalam sekejap akan mengaktifkan kembali Q2. Dengan adanya unit delay, terdapat waktu tunda selama beberapa detik, ketika C1 mengisi muatan melalui R2. Q2 akan diaktifkan ketika muatan C1 telah terisi hingga mencapai suatu level tertentu.

Rangkaian Monostabil

Rangkaian ini bersifat stabil ketika Q1 tidak aktif (off) dan Q2 aktif (on). Rangkaian ini akan terus berada dalam keadaan ini untuk jangka waktu yang tidak ditentukan. Rangkaian bersifat tidak stabil dalam keadaan sebaliknya, dimana Q1 aktif (on) dan Q2 tidak aktif (off). Setelah melewati tunda, rangkaian akan kembali kepada keadaan stabilnya.

Sebuah rangkaian yang hanya stabil dalam satu keadaan (state) saja, disebut sebagai rangkaian monostabil. Terdapat beberapa jenis rangkaian monostabil. Rangkaian-rangkaian ini dimanfaatkan untuk membangkitkan sebuah pulsa, generator pulsa atau pulsa tunggal ketika dipicu menjadi aktif.

Lanjut baca »»

Dasar-dasar Timer

Apa itu Timer?

Timer adalah sebuah alat yang sangat erat kaitannya dengan perhitungan waktu atau pewaktuan. Beragam jenis timer, ada yang mekanis, menggunakan sifat pegas material seperti timer pada kipas angin, ada timer elektris atau listrik, seperti timer H3CR-A8 Omron, yang sering dibahas di blog Elektronika Bersama ini, juga ada timer elektronik.

Baca: Wiring Otomatis Pompa Air dengan Timer H3CR-A8 OMRON

Timer Elektronik

Rangkaian-rangkaian elektronika yang telah kita pelajari didalam artikel terdahulu, semuanya bekerja secara seketika. Atau setidaknya, demikianlah kinerja rangkaian-rangkaian tersebut tampak di mata kita. Rangkaian-rangkaian itu membutuhkan waktu beberapa nanosekon untuk memberikan tanggapan, namun secara praktis, suatu perubahan pada input dalam sekejap akan menghasilkan suatu perubahan pada output. Dalam artikel kali ini, kita akan membahas mengenai periode-periode waktu tanggap yang dirasa cukup signifikan dalam pengoperasian sistem elektronik.

Waktu Tunda Kapasitor

Waktu tunda kapasitor (delay time capacitor) adalah waktu yang dibutuhkan untuk mengisi kapasitor hingga mencapai nilai tegangan yang ditetapkan. Pengisian muatan sebuah kapasitor memakan waktu. Waktu yang dibutuhkan untuk mengisi sebuah kapasitor mengakibatkan timbulnya delay time atau waktu tunda didalam pengoperasian sistem. Urutan langkah dalam proses pengisian kapasitor adalah:
- Meluahkan (discharge) seluruh muatan kapasitor
- Membiarkan arus mengalir melewati kapasitor via sebuah resistor
- Menunggu hingga tegangan pada kapasitor mencapai suatu nilai yang telah ditetapkan.

Baca: Bagaimana Cara Membaca atau Menghitung Nilai Kapasitor?

Mengamati Nilai Tegangan pada Kapasitor

Permasalahan yang dihadapi adalah bagaimana cara kita mengamati nilai tegangan pada kapasitor. Kita harus melakukan hal ini tanpa menarik sebagian arus yang mengalir ke kapasitor. Solusinya yang tepat adalah menggunakan sebuah op-amp yang memiliki input-input bertahanan tinggi.

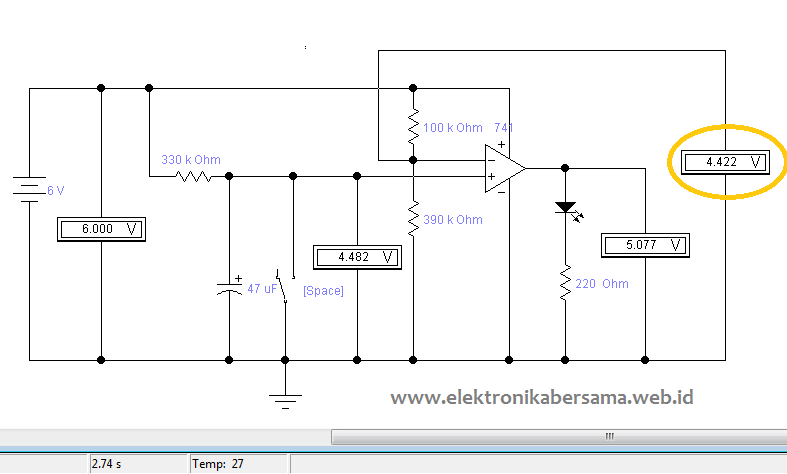

Rangkaian Timer Op-Amp

Pada rangkaian Timer Op-amp di atas, arus mengalir melewati R1 dan mengisi muatan C1. Kita menekan saklar SW1 untuk mengosongkan muatan C1, pada awal waktu delay.

R2 dan R3 membentuk sebuah pembagi tegangan, yang kemudian tegangan ini diumpankan ke input [-] IC1. Tegangan pada input [-] IC1 adalah sebesar 4,42V.

Ketika tombol saklar SW1 ditekan, tegangan pada C1 dan pada input [+] IC1 berubah menjadi nol. IC1 berfungsi sebagai sebuah komparator.

Baca: Komparator Op-amp
Seiring dengan terisinya muatan C1, tegangan pada input [+] IC1 mengalami kanaikan. Pada awalnya tegangan ini lebih kecil dari tegangan pada input [-] IC1, sehingga output yang dihasilkan IC1 adalah mendekati 0, LED tidak menyala.

Ketika tegangan pada input [+] IC1 mencapai 4,42 V dan lebih tinggi lagi, nilainya menjadi lebih besar dari tegangan pada input [-] IC1. Output yang dihasilkan IC1 berayun ke arah positif, hingga mendekati nilai tegangan sumber, 6V, LED menyala.

Waktu yang dibutuhkan untuk mengisi muatan C1 dari 0 ke 4,42 V adalah sekitar 50 detik. Dengan demikian, ketika SW1 ditekan, LED akan mati dan kita harus menunggu selama kurang lebih 50 detik sebelum LED menyala kembali.

Lanjut baca »»

Setting Perangkat Audio untuk Sistem Tata Suara Masjid

Melanjutkan postingan kemarin, tentang Bagaimana menyeting perangkat audio Masjid, supaya diperoleh sistem tata suara yang bagus, dan juga bagaimana membuat susunan atau diagram koneksinya.

Contoh kebutuhan mic dan audio di Masjid Darul Falah, masjid yang ada di perumahan tempat tinggal saya, di Gunung Putri, Bogor.

No.	Input Audio	Syarat Output Audio
1	Mic Muadzin	Suara speaker luar >= speaker dalam
2	Mic Imam	Suara speaker dalam saja
3	Mic Khotib	Suara speaker luar = speaker dalam
4	Mic rapat / taklim	Suara speaker dalam saja
5	Murottal / mp3 Player	Suara speaker luar saja

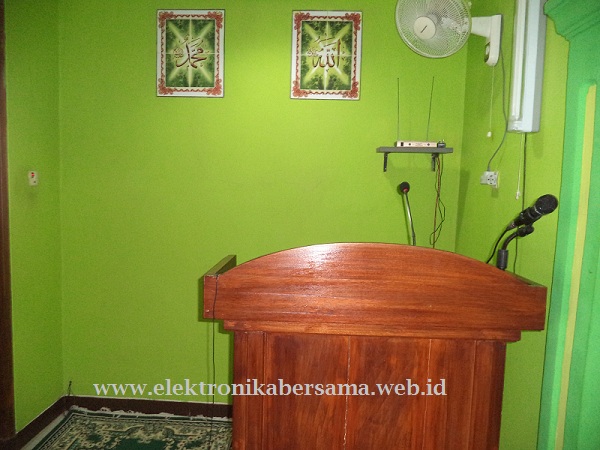

Susunan Mic di Masjid Darul Falah

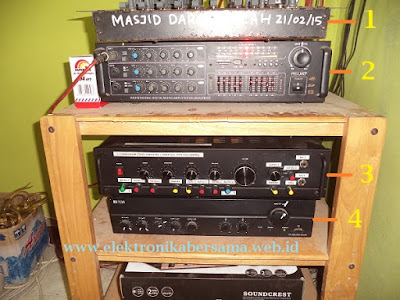

Untuk memperoleh sistem tata suara yang bagus, dibutuhkan perangkat audio minimal seperti di bawah ini

1. Mixer Audio 6 channel, berfungsi untuk menggabungkan 5 input: 4 buah microphone plus 1 buah mp3 player.
2. Amplifier digital mixing, berfungsi sebagai penguat akhir (amplifier) speaker dalam masjid.
3. Tone control (optional), berfungsi untuk menambah kualitas suara.
4. Amplifier TOA, berfungsi sebagai penguat akhir (amplifier) speaker corong atau speaker luar masjid.

Blok diagram koneksinya terlihat seperti di bawah ini

Tabel Setup Mixer 6 Channel untuk gambar di atas, terlihat seperti berikut ini

Channel	Fungsi	Kondisi	Pan Potensio
1	Spare	-	-
2	Mic wireless	Suara speaker dalam saja (rapat/taklim)	R
3	Mic Muadzin	Suara speaker luar >= speaker dalam	0
4	Mic Imam	Suara speaker dalam saja	R
5	Mic Khotib	Suara speaker luar = speaker dalam	0
6	Murottal / mp3 Player	Suara speaker luar saja	L

Lanjut baca »»

Bagaimana Menyeting Sistem Tata Suara Masjid?

Pernahkah kawan nonton film di bioskop? bioskop 21 atau bioskop 22?
Bagaimana pendapat kawan dengan audio atau efek suara yang timbul dari film yang kawan tonton?
Bagus, ya...!
Tata suara untuk sebuah hiburan saja, dibuat sedemikian bagus, lalu bagaimana dengan tata suara untuk tempat ibadah?
Sudah baguskah...?

Saya buat agak jauh perbandingannya, tata suara bioskop dengan tata suara tempat ibadah, supaya kita tergerak untuk membuat tata suara tempat ibadah menyerupai tata suara bioskop, atau mendekati, atau mirip-mirip dikit, atau minimal bisa membuat nyaman, tidak gaduh.

Di dalam suatu tempat ibadah, muadzin sedang mengumandangkan adzan. Suara muadzin harus(nya) keluar dari speaker corong toa atau speaker luar, terdengar sampai ke lingkungan masjid. Lalu, waktu imam mendirikan sholat, suara imam tidak dibuat keluar dari speaker corong toa, tetapi cukup dibuat keluar hanya dari speaker di dalam masjid saja.

Jadi jelas, untuk memberikan kenyamanan kepada jemaah masjid dan tetangga lingkungan masjid, ada sistem tata suara yang baik, meliputi pembagian fungsi dan syarat masing-masing perangkat suara.

Katakanlah, di dalam masjid Darul Falah terdapat empat buah microphone. Masing-masing mic mempunyai fungsi dan syarat / kondisi yang berbeda, seperti ini:

No.	Fungsi	Syarat
1	Mic Muadzin	Suara speaker luar >= speaker dalam
2	Mic Imam	Suara speaker dalam saja
3	Mic Khotib	Suara speaker luar = speaker dalam
4	Mic rapat / taklim	Suara speaker dalam saja

Bagaimana menyeting perangkat audio supaya diperoleh sistem tata suara masjid seperti yang disyaratkan? dan bagaimana membuat susunan atau diagram koneksinya?
Jawabannya insyaAlloh di post berikutnya.
Alhamdulillah sudah terbit, silahkan lihat di Setting Perangkat Audio untuk Sistem Tata Suara Masjid.

Lanjut baca »»

Data Pemakaian dan Efisiensi Energi Listrik

Dari Tabel Pengukuran Arus dan Biaya Listrik di Rumah, yang sebelumnya telah terbit, dapat diambil kesimpulan:
Dalam satu bulan (01-2015), energi listrik yang digunakan di rumah saya sebanyak 184,33 kWH, dan butuh biaya sejumlah Rp 249.122.
Atau, dalam sebulan itu kami membayar listrik sebesar 250 ribu.

Lalu, dicari tindakan atau cara untuk menurunkan biaya listrik.
Adalah dengan empat jurus menghemat listrik, yakni:

1. Memasang Saklar Anti Standby pada Televisi

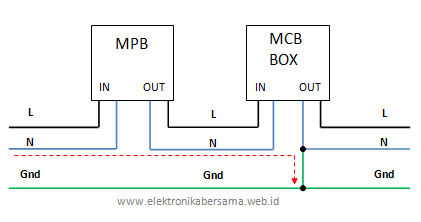

2. Memasang Grounding Secara Tepat
3. Mengganti Lampu dengan Lampu LED
4. Memasang Kapasitor pada Beban Induktif

Setelah itu, mengumpulkan data pemakaian listrik satu bulan (02-2015) pasca melakukan empat jurus menghemat listrik. Diperoleh data sebagai berikut:

Tanggal	Jam	Sisa kWH	Pemakaian kWH sehari	Keterangan
01/02/2015	5:23	18,61
02/02/2015	5:17	13,41	5,2
03/02/2015	6:25	8,82	4,59
04/02/2015	6:30	4,33	4,49
		146,53		Isi pulsa listrik
05/02/2015	6:55	142,08	4,45
06/02/2015	6:46	137,28	4,8
07/02/2015			4,07	3 hari 12,23 kWH
08/02/2015			4,07
09/02/2015	6:48	125,05	4,07
10/02/2015	6:39	121,34	3,71
11/02/2015	7:00	117,52	3,82
12/02/2015	7:00	113,05	4,47
13/02/2015	7:03	108,69	4,36
14/02/2015			4,43	3 hari 13,29 kWH
15/02/2015			4,43
16/02/2015	7:02	95,4	4,43
17/02/2015			4,9	3 hari 14,69 kWH
18/02/2015			4,9
19/02/2015	6:56	80,71	4,9
20/02/2015	7:03	76,31	4,4
21/02/2015	7:00	71,73	4,58
22/02/2015			4,66	8 hari 37,26 kWH
23/02/2015			4,66
24/02/2015			4,66
25/02/2015			4,66
26/02/2015			4,66
27/02/2015			4,66
28/02/2015			4,66
01/03/2015	7:30	34,47	4,66
02/03/2015	6:54	29,96	4,51
03/03/2015	6:32	25,24	4,72
Jumlah			135,58 kWH
Biaya			Rp 183.236

Kesimpulan:

• Sebelum penghematan, biaya listrik sebulan Rp 249.122
• Setelah penghematan, biaya listrik sebulan Rp 183.236
• Efisiensi tiap bulan sebesar Rp 249.122 - Rp 183.236 = Rp 65.886
• Atau efisiensi biaya listrik tiap bulan sebesar 26%.

Catatan:
Tarif R1/1300VA
Per-kWH = RP 1.351,5
Sebulan = 30 hari.

Lanjut baca »»

Ukuran dan Pemasangan Kapasitor Pengoreksi pada Kulkas

Sebelumnya telah diposting, bahwa dengan memasang kapasitor, ampere atau arus listrik yang mengalir pada sebuah kulkas bisa berkurang, dari 0,73 A menjadi 0,51 A, dan biaya pemakaian listrik pun ikut berkurang. Dua pertanyaan yang akan dibahas, yakni: berapa ukuran kapasitor yang terpasang? dan dimana pemasangannya?

Ukuran Kapasitor
Pembahasan mengenai ukuran kapasitor, bisa kita gunakan software Koreksi Faktor Daya Beban Listrik Induktif 1 Fase. Sebagai contoh,
Daya kulkas : 90 Watt
Arus terukur : 0,73 A
Cos Phi : 0,56
Cos Phi diinginkan : 0,9
dengan bantuan software, diperoleh nilai kapasitor sebesar 5,88 uF.

Pemasangan Kapasitor
Di bawah ini adalah contoh gambar pengawatan kulkas 1 pintu

Kulkas bekerja dengan dua kondisi, yakni: On Load atau kompresor bekerja, dan Off Load atau kompresor stop. Kondisi Onload, mengakibatkan ampere tinggi, kondisi Offload, ampere rendah. Maka dari itu, kapasitor dipasang, harus ketika kompresor sedang bekerja, atau onload. Jadi, pemasangan kapasitor harus pararel dengan kompresor, bukan pararel dengan sumber listrik. Lihat gambar di bawah ini.

Kapasitor pengoreksi digambar dengan warna biru.
Dalam pembahasan di sini, sangat ditekankan pengukuran. Jangan melakukan tindakan tanpa pengukuran. Bisa jadi, karena beda tipe kulkas atau lain hal, dengan pasang kapasitor, ampere bukannya berkurang, malah bertambah. Jadi, sekali lagi, lakukanlah pengukuran, pengukuran dan pengukuran.

Lanjut baca »»

Jurus Menghemat Listrik, Pasang Kapasitor pada Beban Induktif

Jurus keempat cara menghemat listrik adalah pasang kapasitor pada beban induktif. Ini merupakan jurus yang paling sulit, sangat teknis, karena harus dilakukan riset, pengukuran dan perhitungan. Secara teori, beban induktif akan berkurang pemakaian amperenya, jika dipasang beban kapasitif terhadapnya. Namun harus kita perlu tahu, beban induktif yang mana? amperenya harus turun berapa? kapasitor yang terpasang berapa nilainya?

Katakanlah saya mempunyai alat penghemat listrik yang banyak dijual di pasaran, komponenen utamanya berupa kapasitor, yang tinggal colok ke stop kontak. Saya melakukan serangkaian percobaan alat tersebut pada berbagai beban listrik, seperti: kipas angin, pompa air, lemari es, tape compo, televisi, mesin cuci, penanak nasi, dispenser, dsb.

Mengukur Ampere Lemari Es

Pasang Kapasitor Menurunkan Ampere Lemari Es

1. Dispenser - 1,55A - pasang APL: 1,7A --> ampere naik
2. Rice cooker (warm) - 0,23A - pasang APL: 0,73A --> ampere naik
3. Lemari es - 0,73A - pasang APL: 0,51A --> ampere turun
4. Pompa air jetpump - 2,7A - pasang APL: 2,93A --> ampere naik
5. Tape compo - 0,2A - pasang APL: 0,68A --> ampere naik
6. APL sendiri - 0,72A
---- keterangan: APL = Alat Penghemat Listrik

Dari hasil percobaan, diperoleh bahwa ampere turun terjadi pada beban berupa lemari es.
Semula 0,73A. Jika perhari kompressor lemari es tersebut running 10 jam, maka
Sehari 1,606 kWH - Sebulan 48,180 kWH - Biaya Rp 65.115
(Lihat cara Menghitung Biaya Listrik Bulanan, dengan Contoh dan Program Aplikasi).

Lemari Es dengan Kapasitor Terpasang

Sesudah pasang kapasitor menjadi 0,51A atau selisih sebesar 0,22A. Jika perhari kompressor lemari es tersebut running 10 jam, maka
Sehari 1,122 kWH - Sebulan 33,660 kWH - Biaya Rp 45.492

Besarnya penghematan listrik dari pemasangan kapasitor pada lemari es adalah Rp 65.115 - Rp 45.492 = Rp 19.623 atau sekitar 20ribu setiap bulan.

Lanjut baca »»

Gambar Wiring Kulkas Sharp 1 Pintu

Yang memerlukan gambar pengawatan atau gambar wiring kulkas Sharp 1 pintu, berikut akan saya berikan gambarnya.

Kulkas Sharp 1 pintu, dengan spesifikasi
Sharp 1 Door Refrigerator
Model: SJ-18/VR-D180
Rate voltage: 220 VAC
Rate frequency: 50 Hz
Rate ampere: 0,7 A
Refrigerant: HFC-134a.

Di bawah ini adalah gambar wiring kulkas Sharp seperti yang disebutkan di atas.

Dari data spesifikasi, gambar wiring dan data pengukuran serta perhitungan (maaf, belum dipos) kulkas 1 pintu di atas, akan kita lakukan penghematan listrik. Seperti apa model penghematannya? insyaAlloh akan dipos kemudian, tunggu saja!
--> Materi yang dijanjikan dah saya pos, silahkan lihat di Jurus Menghemat Listrik, Pasang Kapasitor pada Beban Induktif dan Ukuran dan Pemasangan Kapasitor Pengoreksi pada Kulkas.

Lanjut baca »»

Jurus Menghemat Listrik, Ganti Lampu dengan Lampu LED

Jurus menghemat listrik yang ketiga adalah mengganti lampu dengan yang lebih ramah listrik atau dengan lampu LED. Sebelum banyak dipasarkan teknologi lampu LED, di rumah saya terpasang lampu hemat energi, Philips essential (essential stick energy saving bulb), dengan daya lampu yang beragam, mulai dari 10W, 14W, 18W, hingga 23W.

Berikut adalah perbandingan lumens, atau nilai cahaya lampu, antara lampu hemat energi dengan lampu LED (data diambil dari kemasan lampu yang saya beli):
Lampu hemat energi
Philips essential 23W, 1380 lumens
Philips essential 18W, 1026 lumens
Lampu LED
Philips LED 4W, 350 lumens
Philips LED 7W, 600 lumens
Krisbow LED 9W, 800 lumens
Krisbow LED 12W, 950 lumens.

Dikutip dari situs Philips LED :
Pencahayaan terang lampu LED Philips tidak hanya dapat menghemat energi hingga 85% jika dibandingkan bola lampu tradisional, namun juga ramah lingkungan dengan cahaya terang bernuansa putih alami yang nyaman untuk mata Anda.

Dari dua data tersebut diatas, saya mencoba melakukan konversi atau melakukan penggantian lampu hemat energi dengan lampu LED. Tidak 85%, tapi cukup sekitar 50%, seperti:
Philips essential 23W diganti dengan Krisbow LED 12W
Philips essential 18W diganti dengan Krisbow LED 9W
Philips essential 14W diganti dengan Philips LED 7W
Philips essential 10W diganti dengan Philips LED 4W.

Hasilnya? Kebutuhan cahaya didalam rumah tercukupi, pemakaian listrik untuk cahaya / lampu berkurang sekitar 50%, biaya pemakaian listrik tentu akan tereduksi atau berkurang. Lihat Tabel Biaya Listrik, seperti yang telah dipos sebelumnya

No	Alat Listrik	Durasi	Sehari	Sebulan		Keterangan	Saran
		(Jam/hari)	kWH	kWH	Rp Bayar
14	Lampu LED 4W	24	0,111	3,326	4.496	Kamar mandi
15	Lampu HE 18W	24	0,401	12,038	16.270	Ruang depan dapur	Ganti LED 9W
16	sda	10	0,167	5,016	6.780	Kamar belakang (atas)	sda
17	Lampu LED 4W	14	0,065	1,94	2.622	Kamar depan
18	sda	14	0,065	1,94	2.622	kamar belakang
19	Lampu HE 23W	11	0,232	6,97	9.419	Lampu depan 1	Ganti LED 12W
20	Lampu HE 14W	11	0,165	4,937	6.672	Lampu depan 2	Ganti LED 7W
Jumlah			6,146	184,33	249.122

Biaya pemakaian listrik tiap bulan untuk lampu hemat energi
16.270 + 6.780 + 9.419 + 6.672 = 39.141

Biaya pemakaian listrik tiap bulan setelah lampu hemat energi diganti lampu LED
39.141 x 50% = 19.570
19.570 x 12 = 228.684 ---> setahun
228.684 x 15 = 3.430.260 ---> 15tahun

15 tahun adalah umur ketahanan lampu LED pada umumnya. Untuk jurus menghemat listrik pertama, silahkan baca: Menurunkan Biaya Listrik, Memasang Grounding Secara Tepat dan jurus kedua, baca di Menurunkan Biaya Listrik, Memasang Saklar Anti Standby pada Televisi.

Lanjut baca »»

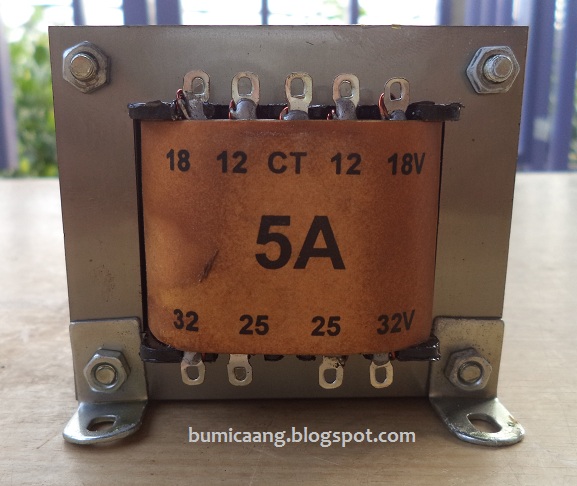

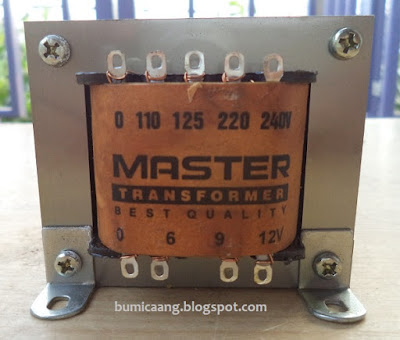

Jual Trafo 5A CT

Trafo 5A CT

Trafo 5A CT merupakan trafo penurun tegangan atau step-down trafo, yakni trafo yang berfungsi menurunkan tegangan 110V, 125V, 220V atau 240V sisi primer, menjadi tegangan 12V, 18V, 25V atau 32V sisi sekunder. Trafo ini sangat cocok untuk menyupply tegangan amplifier berdaya besar, karena menerapkan sistem CT (center tap). Sehingga tegangannya bisa dinaikkan 2x, misal supply yang digunakan +32V / CT / -32V (tentu dengan rangkaian penyearah), bila kita ukur sisi (+) dan (-), hasilnya 64VDC.

Input tegangan mulai 110V - 240V

Dimensi Trafo 5A CT: panjang x lebar x tinggi = 75mm x 75mm x 65mm.

Trafo 5A CT dijual dengan harga Rp 90.000, belum termasuk ongkos kirim. Cek ongkos kirim, [disini]. Barang akan dikirimkan via JNE atau titipan kilat. Bila berminat silahkan SMS atau WhatsApp ke no 08121070518, pembayaran dilakukan melalui transfer antar rekening.

Lanjut baca »»

Kit Aktif Speaker USB TDA2030 Stereo

Kit Aktif Speaker USB TDA2030 Stereo

Kit aktif speaker USB TDA2030 Stereo
Merupakan kit atau modul amplifier stereo yang bisa dipakai untuk speaker aktif. Kit aktif speaker USB TDA2030 Stereo, menggunakan penguat akhir dual IC TDA2030, terintegrasi rangkaian tone control (Volume, Balance, Treble dan Bass), modul USB mp3 player + FM radio (termasuk remote control USB), dan rangkaian power supply.

Tampak Atas

Spesifikasi:

• Daya maksimal amplifier TDA2030 adalah 20 W
• Line input telah tersedia
• 3 mode Modul USB: mp3 player, FM radio dan Line in
• Saklar ON/OFF dan LED indikator telah tersedia
• Kebutuhan power supply, 15V CT minimal 3 A.
• Ukuran sedang, 60 mm x 190 mm x 100 mm

Kit aktif speaker usb TDA2030 Stereo dijual dengan harga Rp 150.000 per unit, belum termasuk ongkos kirim. Cek ongkos kirim, [disini]. Barang akan dikirimkan via JNE atau titipan kilat. Bila berminat silahkan SMS atau WhatsApp ke no 08121070518, pembayaran dilakukan melalui transfer antar rekening.

Lanjut baca »»

Kit Galaxy Audio 4558

Kit Galaxy 4558

Bermasalah dengan suara perangkat audio Anda? kurang jelaskah? kurang ngencring dan kurang ngebass?

Kit Galaxy Audio 4558 adalah solusi untuk mengatasi masalah suara perangkat audio Anda. Terlebih, perangkat audio Anda merupakan hasil rakitan, kit ini sangat cocok dijadikan pasangan amplifier Anda. Bisa membuat suara tinggi menjadi lebih ngencring dan suara rendah menjadi lebih ngebass. Dijamin amplifier Anda akan beda suaranya, lebih enak!

Kit Galaxy Audio 4558 dijual dengan harga Rp 25.000 per unit, belum termasuk ongkos kirim. Cek ongkos kirim, [disini]. Barang akan dikirimkan via JNE atau titipan kilat. Bila berminat silahkan SMS atau WhatsApp ke no 08121070518, pembayaran dilakukan melalui transfer antar rekening.

Update tanggal 14 Juni 2015, Kit Galaxy Audio 4558 Rp 25.000 turun harga (↓ 32%) menjadi Rp 17.000 per unit, belum termasuk ongkos kirim.

Lanjut baca »»

Hanaya MA-401 MP3 Player

Hanaya MA401

Hanaya MA-401 merupakan perangkat MP3 Player yang sudah dibekali dengan audio amplifier, dengan kelebihan antara lain:

• Audio amplifier OTL 20W low noise, lengkap dengan tone control (Volume, Bass, Treble)
• Memutar file-file MP3 atau WMA dari USB Flash Disk, SD Card, MMC Card, HP (pake kabel data, fungsikan HP sebagai storage atau penyimpanan masal - bisa jadi charger juga)
• Equalizer dengan 4 jenis mode suara
• Radio FM, bisa menyimpan lebih dari 30 channel
• Menggunakan Remote control
• Ukuran kompak, (P x L x T) 155 mm x 100 mm x 45 mm
• Bisa digunakan sebagai pengganti tape mobil

Kekurangan:

• Tidak termasuk loud speaker
• Tidak termasuk adaptor / catu daya, gunakan Adaptor universal sebagai datu daya
• Saklar On / OFF terletak di bagian belakang

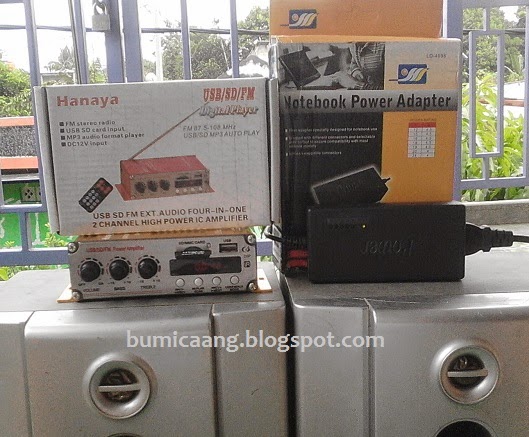

Hanaya MA401 dan Adaptor Universal

Tampak Belakang

Hanaya MA-401 dijual dengan harga Rp 200.000, belum termasuk ongkos kirim. Cek ongkos kirim, [disini]. Barang akan dikirimkan via JNE atau titipan kilat. Bila berminat silahkan SMS atau WhatsApp ke no 08121070518, pembayaran dilakukan melalui transfer antar rekening.

Lanjut baca »»

Digital Echo Repeater BSX-A2 (PreAmp Mic)

Digital Echo Repeater BSX-A2

Digital Echo Repeater BSX-A2
Merupakan sebuah pre amp (penguat depan) mic, yang dilengkapi dengan fasilitas echo dan repeater.

Keunggulan:

• IC Echo CMOS Teknologi 16 bit dengan 56k SRAM
• Rendah noise
• Rendah distorsi
• Waktu proses delay lebih dari 200 ms
• Dua buah input microphone
• Rangkaian power supply telah terintegrasi
• Menggunakan potensio berkualitas, dari ALPHA.

Digital Echo Repeater BSX-A2 dijual dengan harga Rp 65.000 per unit, belum termasuk ongkos kirim. Cek ongkos kirim, [disini]. Barang akan dikirimkan via JNE atau titipan kilat. Bila berminat silahkan SMS atau WhatsApp ke no 08121070518, pembayaran dilakukan melalui transfer antar rekening.

Update tanggal 14 Juni 2015, Digital Echo Repeater BSX-A2 Rp 65.000 turun harga (↓ 15%) menjadi Rp 55.000 per unit, belum termasuk ongkos kirim.

Lanjut baca »»

6 Channel Mixer Tone Control

6 Channel Mixer Tone Control Stereo - Tampak Depan

6 Channel Mixer Tone Control
Merupakan perangkat audio, gabungan antara mixer audio dan tone control. Terdiri dari enam input, yakni: dua input audio Line In (dual stereo) dan empat input microphone.

6 Channel Mixer Tone Control Stereo - Tampak Belakang

Output perangkat ini dihubungkan ke amplifier, dengan titik akhir loud speaker. Dengan 6 Channel Mixer Tone Control ini, maka akan menghasilkan suara yang kompak, dari input mp3 player dan laptop (misalnya, untuk jalur Line In) serta empat buah microphone yang difungsikan serempak (misalnya acara hajatan atau panggung kecil).

4 Blok Rangkaian

6 Channel Mixer Tone Control merupakan proyek Ana untuk melengkapi perangkat sound system / amplifier masjid di dekat tempat tinggal. Namun bila ada yang memerlukan, kawan bisa hubungi Ana via SMS atau WhatsApp ke no 08121070518. InsyaAlloh nanti Ana rakitkan.

Lanjut baca »»

Menurunkan Biaya Listrik, Memasang Grounding Secara Tepat

Cara kedua yang saya lakukan untuk menurunkan biaya listrik, secara legal, setelah melakukan cara pertama: Memasang Saklar Anti Standby pada Televisi, adalah:
2. Memasang Grounding Secara Tepat

Pembumian
Pada dasarnya pembumian atau grounding dilakukan untuk mencegah bahaya sentuhan tidak langsung atau bahaya sentuhan pada bagian konduktif yang tidak bertegangan menjadi bertegangan akibat kegagalan isolasi. Namun apabila pemasangan grounding kurang tepat maka akan mengakibatkan naiknya biaya pemakaian listrik.

Pembumian Sistem TN
Menurut Persyaratan Umum Instalasi Listrik 2000 (PUIL 2000) nomor 3.5.3.3 pembumian listrik tiga jenis, yaitu:
1. Sistem TT
2. Sistem IT
3. Sistem TN
Ketiga sistem pembumian di atas, telah dibahas sebelumnya, silahkan baca Sistem Pembumian Listrik. Umumnya, pembumian yang banyak digunakan adalah sistem TN. Pembumian Sistem TN mempunyai satu titik yang dibumikan langsung. Biasanya titik tersebut adalah penghantar Netral.

Gangguan Netral Sistem PLN
Idealnya titik Netral adalah nol. Bila kita melakukan pengukuran pada titik Netral dengan Line, maka akan kita peroleh nilai tegangan 220 VAC untuk jaringan sistem PLN single fase.Namun bila terjadi gangguan pada sistem PLN dan gangguan tersebut adalah gangguan Netral, dalam arti Netralnya sudah tidak nol lagi, maka akan ada tegangan pada titik Netral tersebut.

Netral - Ground Tergabung di MCB Box atau Setelah Meteran

Penghantar Netral dan Ground tergabung di MCB Box atau setelah keluar metaran. Bila timbul arus gangguan netral sistem PLN, arus tersebut akan mengalir ke meteran dan jaringan listrik di rumah. Arus gangguan yang mengalir ke meteran akan terbaca sebagai beban listrik. Ini menjadi sistem pemasangan grounding yang kurang tepat, karena akan mengakibatkan naiknya biaya pemakaian listrik.

Netral - Ground Tergabung Sebelum Masuk Meteran

Penghantar Netral dan Ground tergabung sebelum masuk metaran. Bila timbul arus gangguan netral sistem PLN, arus tersebut akan langsung dibumikan, tidak akan mengalir ke meteran dan jaringan listrik di rumah. Ini merupakan sistem pemasangan grounding yang tepat.

Lanjut baca »»

Menurunkan Biaya Listrik, Memasang Saklar Anti Standby pada Televisi

Seperti yang telah ditulis sebelumnya, di Tabel Biaya Listrik Rumah Tangga dan Cara Menurunkan Biaya Listrik, saya melakukan cara untuk menurunkan biaya listrik, secara legal. Empat cara diantaranya, yaitu: mengganti lampu dengan yang lebih ramah listrik (lampu LED), memasang saklar anti standby, memasang grounding secara tepat, dan memasang kapasitor bank. Berikut akan coba dijelaskan caranya satu persatu.

1. Memasang Saklar Anti Standby pada Televisi (TV)

Tusuk kontak atau steker bawaan dari produsen TV, umumnya terlihat seperti gambar di bawah ini.

Tusuk Kontak TV LED 32"

Pada saat TV dalam kondisi mati atau standby, arus listrik akan tetap mengalir ke sirkuit TV. Dari hasil pengukuran, lihat di Mengukur Arus Beban-beban Listrik Rumah Tangga, standby TV LED 32 inchi setara dengan kondisi nyala lampu LED 12W, dan standby TV LED 24 inchi setara dengan kondisi nyala lampu LED 4W. Dalam sebulan, standby dua buah TV di rumah saya memerlukan biaya sekitar Rp 9.000.

Biaya dari standby TV bisa kita hilangkan dengan mengganti model tusuk kontak. Tusuk kontak TV seperti gambar di atas, kita ganti dengan model tusuk kontak saklar indikator, seperti gambar di bawah ini.

Tusuk Kontak dengan Saklar Indikator

Saat TV sudah tidak ditonton, setelah menekan tombol OFF pada remote control, terus kita tekan saklar OFF pada tusuk kontak ini, lampu indikator mati, arus listrik tidak akan mengalir lagi ke TV. Disinilah penghematannya.

Hemat:
Rp 9.000 perbulan.
Rp 9.000 x 12 = Rp 108.000 pertahun.
Rp 9.000 x 1juta = Rp 9 Miliar perbulan 1juta tempat tinggal.
Rp 108.000 x 1juta = Rp 108 Miliar pertahun 1juta tempat tinggal, WoOoW.

Kekurangannya, saat TV akan dihidupkan, harus tekan ON saklar tusuk kontak dulu. Demikian cara pertama yang saya lakukan untuk menurunkan biaya listrik di rumah, cara yang kedua untuk posting berikutnya ya, insyaAlloh.

Lanjut baca »»

Tabel Biaya Listrik Rumah Tangga dan Cara Menurunkan Biaya Listrik

Salah satu tujuan yang ingin dicapai dari Mengukur Arus Beban-beban Listrik Rumah Tangga adalah menurunkan biaya listrik rumah tangga. Banyak cara untuk menurunkan biaya listrik, secara legal, tidak melakukan pelanggaran atau kejahatan yang merugikan pihak PLN, diantaranya: mengganti lampu dengan yang lebih ramah listrik (lampu LED), memasang saklar anti standby, memasang grounding secara tepat, memasang kapasitor bank, dan lain sebagainya.

Karena listrik juga merupakan kebutuhan pokok, jika kita bisa menghemat atau menurunkan biayanya, maka taraf hidup akan meningkat. Singkat cerita, di rumah tempat saya tinggal, terpasang tarif daya PLN R1/1300VA. Dari bulan November 2014 sampai dengan Januari 2015, dengan biaya unit listrik Rp 1.351,5 / kWH, saya harus membeli pulsa listrik sebesar Rp 250.000 per bulan. Bulan Februari 2015, saya melakukan usaha untuk menurunkan biaya listrik seperti cara-cara di atas, dan membuahkan hasil. Saya tidak harus mengeluarkan uang Rp 250.000 untuk membeli pulsa listrik sebulan, tetapi cukup Rp 200.000.

Berikut Tabel Pengukuran Arus dan Biaya Listrik di Rumah Saya, berupa estimasi, namun mendekati realita yang ada.

No	Alat Listrik	Durasi	Sehari	Sebulan		Keterangan	Saran
		(Jam/hari)	kWH	kWH	Rp Bayar
1	Dispenser	3x10' = 0,5	0,171	5,115	6.913	Running/masak air
2	TV LED 24" Toshiba	10	0,22	6,6	8.920	Running
3	Sda	14	0,065	1,94	2.622	Standby/mati
4	TV LED 32" LG	6	0,515	15,444	20.872	Running
5	Sda	18	0,158	4,752	6.422	Standby/mati	Pasang saklar
6	Fan tornado	1	0,062	1,848	2.498
7	Fan Panasonic 12"	10	0,264	7,92	10.704	Kamar belakang
8	Sda	12	0,317	9,504	12.844	Kamar depan
9	Rice cooker Cosmos	0,75	0,31	9,306	12.577	Cook
10	Sda	14	0,708	21,252	28.722	Warm
11	Kulkas Sanyo	10	1,606	48	65.115		Pasang C
12	Jetpump Shimitzu	0,75	0,446	13,365	18.063
13	Mesin cuci	0,5	0,098	2,937	3.969
14	Lampu LED 4W	24	0,111	3,326	4.496	Kamar mandi
15	Lampu HE 18W	24	0,401	12,038	16.270	Ruang depan dapur	Ganti LED 9W
16	sda	10	0,167	5,016	6.780	Kamar belakang (atas)	sda
17	Lampu LED 4W	14	0,065	1,94	2.622	Kamar depan
18	sda	14	0,065	1,94	2.622	kamar belakang
19	Lampu HE 23W	11	0,232	6,97	9.419	Lampu depan 1	Ganti LED 12W
20	Lampu HE 14W	11	0,165	4,937	6.672	Lampu depan 2	Ganti LED 7W
Jumlah			6,146	184,33	249.122

Lebih lengkapnya, silahkan lihat gambar di bawah ini

Dari Tabel Pengukuran Arus dan Biaya Listrik Rumah Tangga di atas, ada beberapa item yang distabilo, hal ini yang menjadi dasar untuk melakukan penghematan atau penurunan biaya listrik, seperti Kulkas dengan cos phi rendah, kita pasang kapasitor untuk menaikannya dan berimbas pada turunnya Ampere listrik dan tentunya turun biaya listrik. Lebih ditelnya, insyaAlloh saya posting kemudian.

Lanjut baca »»

Program Menghitung Biaya Pemakaian Listrik

Satu lagi program komputer yang bisa digunakan untuk mengitung biaya pemakaian listrik, yakni MBPL. Tampilannya seperti gambar di bawah ini.

Program MBPL, Menghitung Biaya Pemakaian Listrik versi 1.0

Program MBPL ini lebih sederhana bila dibandingkan dengan program yang diluncurkan sebelumnya, yakni Program Menghitung Biaya Listrik Bulanan (MBLB). Data yang perlu diinput di program ini hanya ada dua, yakni data kWh pemakaian listrik dan data biaya unit pemakaian (Rp/kWh).

Data kWh pemakaian listrik bisa diketahui dengan melakukan perbandingan atau pencatatan nilai kWh meteran listrik saat ini dengan esok hari, misal:
- Sekarang 21-03-2015 20:40 meteran listrik (prabayar) sisa 25,4 kWh
- Esok 22-03-2015 20:40 meteran listrik (prabayar) sisa 20,2 kWh
Maka data kWh pemakaian listriknya menjadi 25,4 - 20,2 = 5,2 kWh.

Data biaya unit pemakaian = Rp 1351,5 per kWh untuk Tarif Daya R1 / 1300 VA. Tarif daya listrik yang lain, harap disesuaikan.

Dari data contoh di atas, bila kita kalkulasikan perkiraan biaya pemakaian listrik dalam sehari dan sebulan, menjadi:
Biaya listrik = Energi listrik x biaya per unit pemakaian
Biaya listrik = 5,2 kWh x Rp 1351,5 per kWh
Biaya listrik = Rp 7027,8

Biaya listrik sebulan (30 hari) menjadi = Rp 7027,8 x 30 = Rp 210834

Kawan-kawan yang memerlukan Program aplikasi MBPL, Menghitung Biaya Pemakaian Listrik, bisa mendownload di → Program MBPL, ukuran 6 kB, extract, lalu jalankan.

Lanjut baca »»

Menghitung Biaya Listrik Bulanan, dengan Contoh dan Program Aplikasi

Setelah kita bisa mengukur atau mengetahui besarnya pemakaian arus beban-beban listrik di rumah (lihat dipost Tabel pengukuran arus beban-beban listrik rumah tangga), maka kita bisa memperkirakan biaya listrik bulanan yang akan dikeluarkan.

Rumusnya:
Biaya listrik = energi listrik x biaya per unit pemakaian
--> Energi listrik (W) = daya (P) x waktu (t)
--> Daya (P) = tegangan (V) x arus (I) x cos phi

dimana:

• Tegangan = 220 (ketetapan dari PLN), satuannya Volt.
• Arus = hasil pengukuran arus beban listrik, satuannya Ampere.
• Faktor daya kebanyakan beban listrik di rumah, bernilai cukup baik, atau bernilai cos phi > 0,85, atau mendekati 1, sehingga nilai cos phi disini, bisa kita abaikan.
• Waktu = lamanya beban bekerja, satuannya jam.
• Energi listrik, satuannnya kilo Watt hour atau kWh, atau Wh/1000.
• Biaya unit pemakaian = Rp 1351,5 per kWh untuk Tarif Daya R1 / 1300 VA. Tarif daya listrik yang lain, harap disesuaikan.

Sehingga:
Biaya listrik = Tegangan x Arus x Waktu /1000 x Biaya per unit pemakaian

Contoh:
TV LCD 32" digunakan untuk menonton dengan durasi nyala rata-rata 12 jam perhari. Hitung berapa biaya listrik yang harus dibayar, jika sumber listrik yang terpasang termasuk tarif daya R1/1300VA?

Jawab:
Biaya listrik = Tegangan x Arus x Waktu /1000 x biaya per unit pemakaian
Biaya listrik = 220 x 0,39 x 12 /1000 x Rp 1351,5
Biaya listrik = Rp 1391,5044

Biaya listrik sebulan (30 hari) menjadi = Rp 1391,5044 x 30 = Rp 41745,132

Adalah Program aplikasi MBLB, Menghitung Biaya Listrik Bulanan, diluncurkan untuk mempermudah dalam menghitung biaya listrik. Silahkan download → Program MBLB, ukuran 6 kB, extract, lalu jalankan. Tampilannya seperti yang terlihat pada gambar di atas.

Lanjut baca »»

Mengukur Arus Beban-beban Listrik Rumah Tangga

Apakah kawan tahu? bahwa standby-nya TV LED 24 inchi mengkonsumsi listrik yang samadengan nyala lampu LED 4 Watt.
Apakah kawan tahu..? bahwa standby-nya TV LCD 32 inchi mengkonsumsi listrik yang samadengan nyala lampu LED 4 Watt sebanyak 2 buah.
Apakah kawan tahu...? bahwa di kamar anak saya, cukup saya pasang lampu LED 4 Watt, wakwaw.
Apakah kawan tahu? apa beban listrik di rumah yang nilai faktor dayanya paling buruk?

Berbekal multitester yang mempunyai kemampuan mengukur Ampere AC, saya melakukan pengukuran arus listrik pada beberapa perangkat listrik dan elektronik yang ada di rumah. Langkah pengukurannya adalah sebagai berikut:

1. Siapkan atau tuju perangkat listrik yang akan diukur.
2. Lihat dan catat, daya (dalam satuan Watt) perangkat listrik yang akan diukur, tertera pada nameplate atau bodi perangkat.
3. Hidupkan perangkat dan lakukan pengukuran arus listrik.
4. Buat tabel pengukuran beban-beban listrik.
5. Untuk mendapatkan nilai cos phi dengan mudah, gunakan Program Koreksi Faktor Daya Beban Listrik Induktif 1 Fase.

Tabel pengukuran arus beban-beban listrik rumah tangga

No	Alat Listrik	Name Plate (Watt)	Arus (A)	Cos φ	Keterangan
1	Dispenser	330	1,55	0,97	Running/masak air
2	TV LED 24" Toshiba	40	0,1	>0,99	Running
3	Sda	40	0,021	-	Standby/mati
4	TV LCD 32" LG	90	0,39	>0,99	Running
5	Sda	90	0,04	-	Standby/mati
6	Fan Tornado	88	0,28	>0,99	Speed 1
7	Fan Panasonic 12"	40	0,12	>0,99	Speed 1
8	Rice cooker Cosmos	400	1,88	0,97	Cook
9	Sda	58	0,23	>0,99	Warm
10	Kulkas Sanyo	90	0,73	0,56	Running
11	Sda	90	0,03	-	Standby& buka pintu
12	Jetpump Shimitzu	250	2,7	0,42
13	Mesin cuci Samsung	330	0,89	>0,99	Running (1 tabung)
14	Sda	330	0,02	-	Ngisi air
15	Lampu LED 4W	4	0,021	0,87	Merk Philips
16	Lampu HE 14W	14	0,068	0,94	Merk Philips /Essensial
17	Lampu HE 23W	23	0,096	>0,99	Merk Philips /Essensial
18	Lampu HE 18W	18	0,076	>0,99	Merk Philips /Essensial
19	Fan Sivicom	8	0,023	>0,99
20	Lampu LED 7W	7	0,032	0,99	Merk Philips
21	Lampu LED 12W	12	0,043	>0,99	Merk Krisbow

Dari tabel tersebut di atas, bisa kita temukan beberapa hal yang menarik, seperti:

• Standby-nya TV LED 24 inchi, ternyata mengkonsumsi listrik yang samadengan nyala lampu LED 4 Watt.
• Standby-nya TV LCD 32 inchi, ternyata mengkonsumsi listrik yang samadengan nyala lampu LED 12 Watt.
• Standby-nya TV LCD 32 inchi, mengkonsumsi listrik yang samadengan nyala lampu LED 4 Watt sebanyak 2 buah.
• Faktor daya kebanyakan beban listrik di rumah, bernilai cukup baik, atau bernilai cos phi > 0,85.
• Faktor daya yang buruk, atau bernilai cos phi < 0,85 terdapat pada beban listrik jetpump dan kulkas.
• Pompa air jetpump cos phinya bernilai 0,42 dan kulkas cos phinya bernilai 0,56.

Lanjut baca »»

Penulisan yang Benar pada Tulisan Cos Phi(Pi) Daya Listrik

Dalam buku, artikel, makalah atau karya tulis lainnya, bidang teknik elektro atau ilmu listrik, sering ditemukan kata "Cos Phi". Cos Phi dalam ilmu listrik adalah perbandingan daya nyata dengan daya semu (baca di Cos Pi dan Koreksi Faktor Daya). Penulisan Cos Phi ada dua, yaitu Cos Phi dan Cos Pi, mana yang benar?

Cos Phi(Pi) terbagi menjadi dua kata, Cos dan Phi(Pi). Cos, kependekan dari Cosine, dalam bahasa Indonesia ditulis Kosinus atau cosinus, merupakan salah satu fungsi trigonometri. Dalam hal ini, penulisan Cos sudah benar.

Dilihat dari asal katanya, baik Phi atau Pi berasal dari abjad Yunani. Di bawah ini merupakan abjad Yunani yang bersumber dari Wikipedia

1. Α α = Alpha
2. Β β = Beta
3. Γ γ = Gamma
4. Δ δ = Delta
5. Ε ε = Epsilon
6. Ζ ζ = Zeta
7. Η η = Eta
8. Θ θ = Theta
9. Ι ι = Iota
10. Κ κ = Kappa
11. Λ λ = Lambda
12. Μ μ = Mu
13. Ν ν = Nu
14. Ξ ξ = Xi
15. Ο ο = Omicron
16. Π π = Pi
17. Ρ ρ = Rho
18. Σ σς = Sigma
19. Ττ = Tau
20. Υ υ = Upsilon
21. Φ φ = Phi
22. Χ χ = Chi
23. Ψ ψ = Psi
24. Ω ω = Omega

• Pi merupakan huruf ke-16 dalam abjad Yunani, bisa ditulis dengan simbol huruf besar Π atau simbol huruf kecil π.
• Phi merupakan huruf ke-21 dalam abjad Yunani, bisa ditulis dengan simbol huruf besar Φ atau simbol huruf kecil φ.
• Dari abjad Yunani tersebut, bisa kita simpulkan bahwa penulisan yang benar untuk perbandingan daya nyata dengan daya semu adalah Cos Phi, bukan Cos Pi.
• Pi dengan simbol π, sering kita temui pada soal-soal bentuk lingkaran, seperti pada artikel Tabel Ukuran Diameter Kabel Penghantar, atau yang sering kita tulis π = 3,14.

Lanjut baca »»

Download Program Koreksi Faktor Daya Listrik (1 Fase) Menghitung Arus v2.3.0

Sebuah program atau perangkat lunak (software) dibuat untuk memudahkan penggunanya dalam suatu hal. Program Microsoft Office Word dibuat untuk memudahkan penggunanya dalam hal pengetikan atau dokumentasi, program Adobe Photo Shop dibuat untuk memudahkan penggunanya dalam hal editing foto atau gambar, dsb. Kali ini, saya kembangkan program Koreksi Faktor Daya Listrik (1 Fase) Menghitung Arus, dengan tujuan untuk memudahkan kawan-kawan dalam menghitung arus listrik faktor daya.

Program Koreksi Faktor Daya Listrik (1 Fase) Menghitung Arus v2.3.0

Dicontohkan, sebuah beban listrik yang memiliki spesifikasi daya 250 Watt, mengalir arus sebesar 2 Ampere, dan akan dipasang kapasitor 9 uF dengan tujuan untuk mengoreksi faktor daya. Kita tulis:
P = 250 Watt
I = 2 A
C = 9 uF (akan dipasang).

Tiga variabel tersebut di atas, yakni: daya nyata (P), arus (I) dan kapasitor yang akan dipasang (C), adalah variabel yang diperlukan sebagai input data ke dalam program Koreksi Faktor Daya Listrik (1 Fase) Menghitung Arus. Kita peroleh hasil eksekusi atau output data berupa nilai arus listrik, dalam satuan Ampere.

Selain nilai arus listrik, hasil eksekusi program Koreksi Faktor Daya Listrik (1 Fase) Menghitung Arus akan menampilkan beberapa item data, antara lain:

Tabel Daya
Tabel daya berfungsi sebagai perbandingan beban semula dengan beban setelah pasang kapasitor, daya semu semula, daya semu pasang kapasitor, daya reatif semula, daya reaktif pasang kapasitor, dan seterusnya.

Segitiga Daya
Dengan diperolehnya nilai-nilai daya semu, daya nyata dan daya reaktif, maka penting untuk menampilkan segitiga daya dari nilai-nilai tersebut.

Proses Hitung
Untuk memahami nilai-nilai yang diperoleh, pada program Koreksi Faktor Daya Listrik (1 Fase) Menghitung Arus ditampilkan pula proses perhitungnya, dari awal variabel yang diketahui, hingga muncul nilai-nilai yang diperoleh.

Program Koreksi Faktor Daya Listrik (1 Fase) Menghitung Arus ini hampir sama dengan program yang telah diluncurkan sebelumnya, yakni Program Koreksi Faktor Daya Beban Listrik Induktif 1 Fase. Bedanya kalau program sebelumnya mencari nilai kapasitor, kalau yang sekarang nilai kapasitor telah ditentukan.

Kawan-kawan yang membutuhkan program tersebut di atas, silahkan download via Google drive → Program Koreksi Faktor Daya Listrik (1 Fase) Menghitung Arus v2.3.0, extract lalu jalankan.

Lanjut baca »»

Menghitung Arus Listrik Jika dipasang Kapasitor Koreksi Faktor Daya

Sebuah beban listrik mempunyai daya 250 W, terukur arus (lihat cara mengukur arus, di Bagaimana Cara Mengukur Tegangan dan Arus Listrik?) yang mengalir sebesar 2 A. Beban listrik tersebut bekerja dengan tegangan 220 VAC 1 fase, frekuensi 50 Hz.

Ditanyakan:

1. Berapa faktor daya (cos phi) beban listrik tersebut?
2. Jika dipasang kapasitor sebesar 9 uF, berapa cos phi dan sudut fase beban?
3. Berapa nilai resistansi beban?
4. Berapa ampere arus yang mengalir setelah dipasang kapasitor?

Penyelesaian:
P = 250 W
I = 2 A
V = 220 V
f = 50 Hz
C yang akan dipasang = 9 uF = 9 x 10^-6 F

#Semula
S = V x I
S = 220V x 2A
S = 440 VA

Cos φ = P / S
Cos φ = 250 / 440
Cos φ = 0,57
--> Cos phi beban adalah 0,57

φ = Cos^-1 0,57
φ = 55,38°

Q = S x Sin φ
Q = 440 x Sin 55,38°
Q = 362,08 VAR

R = P / I²
R = 250 / 2²
R = 62,5 Ω
--> Resistansi beban adalah 62,5 Ω

#Pasang kapasitor
XC = 1 / -(2 π x f x C)
XC = 1 / -(2 x 3,14 x 50 x 9 x 10^-6)
XC = -353,68 Ω

Qc = V² x XC
Qc = 220² x (-353,68)
Qc = -136,85 VAR

Q' = Q + Qc
Q' = 362,08 + (-136,85)
Q' = 225,23 VAR

S' = √ (P² + Q'²)
S' = √ (250² + 225,23²)
S' = 336,49 VA

Cos φ' = P / S'
Cos φ' = 250 / 336,49
Cos φ' = 0,74

φ' = Cos^-1 0,74
φ' = 42,02°
--> Setelah pasang kapasitor 9 uF, cos phi beban menjadi 0,74 dan sudut fase (φ) menjadi 42,02°

I' = S' / V
I' = 336,49 / 220
I' = 1,53
==> Arus yang mengalir akan berkurang, dari 2 A jadi 1,53 A.

Lanjut baca »»

DownLoad Program Koreksi Faktor Daya Beban Listrik Induktif 1 Fase

Posting sebelumnya Mencari Nilai Kapasitor untuk Menaikkan Cos Phi, membahas perhitungan untuk menaikkan faktor daya atau cos φ beban listrik induktif 1 fase. Dimana dicontohkan, sebuah beban yang memiliki spesifikasi daya 90 Watt, mengalir arus listrik sebesar 0,73 Ampere, dan cos φ yang diinginkan 0,8.
P = 90 Watt
I = 0,73 A
Cos φ' = 0,8 (diinginkan).

Tiga variabel tersebut di atas, yakni: daya nyata (P), arus (I) dan cos phi yang diinginkan, bila diinput ke dalam program Koreksi Faktor Daya Beban Listrik Induktif 1 Fase (Versi 4.1.3) akan kita peroleh hasil eksekusi berupa nilai kapasitor yang mendekati nilai perhitungan seperti posting sebelumnya.

Program Koreksi Faktor Daya Beban Listrik Induktif 1 Fase Versi 4.1.3

Selain nilai kapasitor, hasil eksekusi program Koreksi Faktor Daya Beban Listrik Induktif 1 Fase akan menampilkan beberapa item, antara lain:

Tabel Daya
Tabel daya berfungsi sebagai perbandingan beban semula dengan beban setelah pasang kapasitor, daya semu semula, daya semu pasang kapasitor, daya reatif semula, daya reaktif pasang kapasitor, dan seterusnya.

Segitiga Daya
Dengan diperolehnya nilai-nilai daya semu, daya nyata dan daya reaktif, maka penting untuk menampilkan segitiga daya dari nilai-nilai tersebut.

Proses Hitung
Dimana ada hasil, di situ ada proses, dan untuk memahami nilai-nilai yang diperoleh, pada program Koreksi Faktor Daya Beban Listrik Induktif 1 Fase ditampilkan pula proses hitungnya, dari awal variabel yang diketahui, hingga muncul nilai-nilai yang diperoleh.

Kawan-kawan yang membutuhkan program tersebut di atas, silahkan download via Google drive → Program Koreksi Faktor Daya Beban Listrik Induktif 1 Fase v4.1.3, extract lalu jalankan.

Lanjut baca »»

Mencari Nilai Kapasitor untuk Menaikkan Cos Phi

Diketahui jala-jala listrik PLN tegangan 220 VAC 1 fase, frekuensi 50 Hz. Dipasang sebuah beban induktif yang memiliki spesifikasi daya 90 Watt. Setelah melakukan pengukuran, pada beban tersebut mengalir arus listrik sebesar 0,73 Ampere.

Ditanyakan:

1. Berapa cos phi beban induktif tersebut?
2. Berapa nilai impedansinya?
3. Berapa nilai kapasitor yang perlu dipasang untuk menaikkan cos phi menjadi 0,8?
4. Berapa arus yang mengalir setelah dipasang kapasitor?

Penyelesaian:
V = 220 V
f = 50 Hz
P = 90 Watt
I = 0,73 A
Cos φ' = 0,8 (diinginkan)

#Semula
S = V x I
S = 220V x 0,73A
S = 160,6 VA

Cos φ = P / S
Cos φ = 90 / 160,6
Cos φ = 0,56
--> Cos phi adalah 0,56

φ = Cos^-1 0,56
φ = 55,92°

Q = S x Sin φ
Q = 160,6 x Sin 55,92°
Q = 133,01 VAR

R = P / I²
R = 90 / 0,73²
R = 168,89 Ω

XL = Q / I²
XL = 133,01 / 0,73²
XL = 249,6 Ω

Z = R + jXL
Z = 168,89 + j249,6 Ω
-->> Impedansi adalah 168,89 + j249,6 Ω

#Diinginkan
S' = P / Cos φ'
S' = 90 / 0,8
S' = 112,5 VA

Cos φ' = 0,8
φ' = Cos^-1 0,8
φ' = 36,87°

Q' = S' x Sin φ'
Q' = 112,5 x Sin 36,87°
Q' = 67,5 VAR

Qc = Q' - Q
Qc = 67,5 - 133,01
Qc = -65,51 VAR

Qc = V² x XC
Qc = V² x -1 / (2 x π x f x C)

==>
C = Qc / -(V²) x 2 x π x f
C = -65,51 / - (220²) x 2 x 3,14 x 50
C = 0,00000431 F
C = 4,31 uF
-->>> Untuk menaikan cos phi beban induktif tersebut di atas, semula cos phi 0,56 menjadi cos phi 0,8 perlu dipasang kapasitor sebesar 4,31 uF.

I' = S' / V
I' = 112,5 / 220
I' = 0,51 A
-->>>> Arus yang mengalir akan menjadi 0,51 A.

Lanjut baca »»

Download Program Mencari Arus Motor 3 Fase

Untuk membantu proses perhitungan mencari arus motor 3 fase, saya berikan sebuah program Mencari Arus Motor. Program ini telah mempunyai ketentuan: tegangan sebesar 380 VAC, 3 fase, dan frekuensi 50 Hz, seperti yang umum digunakan. Faktor penentu adalah Daya, bisa dalam satuan kW atau HP, dan Cos phi. Nilai cos phi telah ditentukan, yakni lebih dari 0,6 dan kurang dari 1.

Lihat contoh penggunaan program Mencari arus motor di bawah ini

Program Mencari Arus Motor 3 Fase Versi 2.3.0

Penjabaranya:
Diketahui tegangan motor listrik 380 V 3 fase, frekuensi 50 Hz, cos φ 0,8, daya 0,75 kW, maka arus yang akan mengalir adalah

V = 380 V
f = 50 Hz
Cos φ = 0,8
P = 0,75 kW = 750 W
I = P / √3 x V x Cos φ . . . (lihat di Menghitung Arus Motor 3 fase)
--> = 750 / √3 x 380 x 0,8
--> = 1,424 A

Untuk mendapatkan Program Mencari Arus Motor 3 Fase seperti di atas, silahkan download via GoogleDrive ★ Mencari Arus Motor 3 Fase Versi 2.3.0 ★ extract, lalu jalankan.

Lanjut baca »»
